Оборудование



Лаборатория этологии

Установка «Открытое поле для крыс»

(НПК «Открытая Наука»)

Предназначена для изучения поведения грызунов в новых (стрессогенных) условиях и позволяет оценить:

выраженность и динамику отдельных поведенческих элементов;

уровень эмоционально-поведенческой реактивности животного (“седацию-ажитацию”);

стратегию исследовательского/оборонительного поведения;

привыкание (habituation);

запоминание обстановочных стимулов (например, в парадигме “object recognition”);

симптомы неврологического дефицита;

локомоторную стереотипию, вызванную введением ДА-миметиков.

Технические характеристики

Материал

Арена выполнена из неламинированного поливинилхлорида (цвет – белый, серый или чёрный), крепления – из стали.

Размеры

	для крыс	для мышей
диаметр арены	97 см	63 см
высота стенок	42 см	32 см
диаметр отверстий в полу	2 см	1 см

Универсальный экспериментальный комплекс

Экспериментальный комплекс (‘комната-в-комнате’) представляет собой разборный бокс с дверями и потолком. В потолок комплекса встроена плоская светодиодная панель с возможностью плавной регулировки яркости света. На потолке укреплена видеокамера, совместимая с распространенными программами видео-трекинга. Видеокамера передает изображение установки и животного на экран компьютера, расположенного снаружи комплекса.

Области применения ‘Универсального экспериментального комплекса’:

• поиск и доклинические исследования новых лекарственных средств;
• разведение лабораторных грызунов, включая генно-модифицированных животных (поведенческое фенотипирование);
• Материал:

Стены, двери и потолок комплекса выполнены из прочных самонесущих панелей с ровной матовой поверхностью (HPL, АВЕТ LAMINATI, Италия). Материал очень стоек к механическим и химическим воздействиям. Кроме того, он имеет международный гигиенический сертификат для использования в чистых помещениях.

Панели соединены между собой специально разработанными нами фиксаторами из жесткого пластика (ПВХ) и высококачественной нержавеющей стали.

Размеры

	длина, м	ширина, м	высота, м
Внутренние	1.19	1.19	1.9
Внешние (с закрытыми дверями)	1.23	1.23	2.05

Комплектация

UC1403-1: Разборный бокс с дверями и потолком, плоская регулируемая светодиодная панель, цифровая видеокамера, компьютер, блок управления освещением, кабели для питания и коммутации электронных устройств, люксметр для измерения уровня освещенности

UC1403-IR4: Инфракрасные прожекторы, 4шт



3.УСТАНОВКА «ПРИПОДНЯТЫЙ КРЕСТООБРАЗНЫЙ ЛАБИРИНТ»

Входит в перечень установок для выполнения психофармакологических тестов согласно приказу Минздрава России N 281 от 30.04.2013. Рекомендуем использовать цифровую видеосистему для повышения качества исследований.

Установка “Приподнятый крестообразный лабиринт” предназначена для изучения поведения грызунов в условиях переменной стрессогенности (при свободном выборе комфортных условий) и позволяет оценить: уровень тревожности животного (по предпочтению темноты/света, боязни высоты, выраженности и динамике поведения “выглядывания”); симптомы неврологического дефицита; привыкание (habituation).

Крестообразная арена лабиринта должна быть приподнята – например, поставлена на тележку или подставку (TS0503, TS0503-3), которые обеспечивают подъем арены.

Параметры:

	для крыс	для мышей
длина рукавов	50 см	30 см
ширина рукавов	14 см	5 см
высота стенок закрытых рукавов	30 см	15 см
высота борта открытых рукавов	1 см	0.25 см

Комплектация

TS0502-R3: Крестообразная арена, тележка, ключ 2.5мм, ключ 6мм



УСТАНОВКА ДЛЯ ТЕСТОВ «ПОВЕДЕНИЕ ОТЧАЯНИЯ» ПО PORSOLT И «ВЫНУЖДЕННОЕ ПЛАВАНИЕ»

Данные тесты предназначены для выявления соединений с антидепрессантной и психостимулирующей активностью, а также позволяют оценить способность животных к обучению.

Цилиндры выполнены из прозрачного акрилового пластика (оргстекла), перегородки – из ПВХ и полипропилена.

Параметры

	для крыс массой 180-220г	для крыс массой более 220г	для мышей
диаметр цилиндра	20 см	30 см	10 см
высота цилиндра	45 см	65 см	30 см

Характеристика

Цилиндры имеют удобную подставку с силиконовыми ножками, которые предотвращают скольжение цилиндра по мокрой поверхности.



УСТАНОВКА «ЭКСТРАПОЛЯЦИОННОЕ ИЗБАВЛЕНИЕ»

Установка “Экстраполяционное избавление” предназначена для изучения когнитивных функций грызунов в условиях острого стресса и позволяет оценить:

индивидуальные различия когнитивного стиля решения задачи (поиска пути избавления из острой стресс-ситуации);

становление когнитивных функций в онтогенезе; влияние фармакологически-активных веществ на нарушение когнитивных функций, вызванное L-DOPA, апоморфином, фенамином и т.д.

Используется для скрининга анксиолитиков, психостимуляторов, нейролептиков, атипичных транквилизаторов, антидепрессантов, нейропротекторов.

Предназначена для тестирования крыс.

Параметры:

	для крыс массой 150-220 г	для крыс массой 220-350 г
внутренний диаметр центрального цилиндра	7.2 см	9.2 см
высота центрального цилиндра	23 см	23 см
диаметр внешней ёмкости	31 см	35 см

Характеристика:

Для тестирования животных необходимо наличие воды (22 °С) во внешней емкости (цилиндр должен быть погружен в воду на 2.5 см). Конструкция проста в использовании и легко разбирается.

В таблице указаны диаметры центрального цилиндра, подходящие для тестирования крыс определенной массы.

Комплектация

TS0604: Ёмкость для воды, внутренний прозрачный цилиндр, крепления для цилиндра 3шт,

TS0604-1: Ёмкость для воды, внутренний прозрачный цилиндр, крепления для цилиндра 3шт,

 УСТАНОВКА «Т-ЛАБИРИНТ»

Установка “Т-лабиринт” позволяет исследовать рабочую память грызунов, лежащую в основе поведения чередования рукавов (спонтанного или подкрепленного) и чувствительную к дисфункции септо-гиппокампальной системы.

Модификации для крыс и для мышей.

 Материал: поливинилхлорид (ПВХ), цвет: серый, черный.

Параметры

	для крыс	для мышей
размер стартового рукава	50 х 16 см	30 х 10 см
размер боковых рукавов	50 x 10 см	30 x 10 см
высота стенок	32 см	20 см



УСТАНОВКА «ВОДНЫЙ Т-ЛАБИРИНТ»

Установка “Т-лабиринт” позволяет исследовать рабочую память грызунов, лежащую в основе поведения чередования рукавов (спонтанного или подкрепленного) и чувствительную к дисфункции септо-гиппокампальной системы. Водный вариант теста позволяет избежать влияния обонятельных меток, оставляемых животными, и не требует пищевого подкрепления.

Параметры

	для крыс	для мышей	для мышей, увеличенный
размер стартового рукава	100 х 20 см	18.5 х 5 см	38 х 10 см
размер боковых рукавов	45 x 20 см	18.5 x 5 см	38 х 10 см
высота стенок	40 см	20 см	20 см
размеры платформы	18 х 15 см	5 х 5 см	8 х 10 см



УСТАНОВКА «ЛАБИРИНТ БАРНС»

Лабиринт Барнс используется для оценки пространственной памяти у лабораторных грызунов. Будучи менее стрессогенным, может служить альтернативой тесту Морриса. Для регистрации перемещений животного по арене рекомендуется использовать видео-трекинг.

Материал

Арена выполнена из матового светло-серого пластика (поливинилхлорида), предотвращающего возникновение бликов при видеосъёмке камерой, расположенной сверху.

Параметры

	для крыс	для мышей
диаметр арены	122 см	122 см
отверстия	18шт, диаметр 9.5 см	40шт, диаметр 5 см
размер убежища	11 х 30 см	4.5 х 15 см
высота арены над уровнем пола	113 см	113 см

УСТАНОВКА «ТЕСТ ЦИЛИНДР»

Тест “Цилиндр” используется для выявления асимметрии использования передних конечностей, например, при одностороннем повреждении сенсомоторной коры головного мозга крысы. Он позволяет изучить асимметрию в использовании передних лап во время исследования горизонтальной и вертикальной поверхностей стенки цилиндра. Крысу помещают в цилиндр, где она, находясь в незнакомой обстановке, начинает проявлять ориентировочно-исследовательское поведение.

Поскольку площадь дна цилиндра небольшая, то животное преимущественно проявляет вертикальную двигательную активность, исследуя своими передними конечностями стенки цилиндра. В тесте можно анализировать три основных варианта использования передних конечностей: независимое использование левой или правой конечностей; одновременное использование обеих конечностей. Этот тест имеет высокую чувствительность к хроническому сенсомоторному дефициту, который многие другие тесты не в состоянии обнаружить.

Цилиндр и основание выполнены из прозрачного акрилового пластика (оргстекла), крепеж – нержавеющая сталь.

Параметры

диаметр цилиндра	20 см
высота цилиндра	30 см
внешние габариты (ДхШхВ)	31х31х61 см

Цифровая видеосистема с переносным штативом

Предназначена для видеорегистрации поведения животных в различных тестах. Высокочувствительная цифровая видеокамера обеспечивает качественную съёмку при различном освещении. Подключение к компьютеру по интерфейсам GigE Vision или USB3. Вариофокальный объектив позволяет удобно работать с несколькими аренами различного типа и размера. Широкий угол обзора объектива подходит для использования в помещении с низким потолком.

• Возможность получать до 100 кадров в секунду (при выборе видеокамеры стандартного разрешения)Видеокамера позволяет зарегистрировать быстрые движения животных (обычные видеокамеры снимают с частотой 25 или 30 кадров в секунду).
• Съёмка на свету или в темноте. Высокая чувствительность видеокамеры позволяет снимать без дополнительной подсветки даже при низкой освещенности. Видеокамера также адаптирована для съёмки с инфракрасной подсветкой.
• Настройка под арены различного размера. Вариофокальный объектив (“зум”) позволяет охватить как арену большого размера, так и небольшую площадку.
• Широкий угол обзораНезаменимое свойство в том случае, если в помещении низкий потолок, а лабиринт или арена имеют большую площадь.
• Подключение к компьютеру по интерфейсу Gigabit Ethernet (GigE). Этот интерфейс даёт возможность расположить компьютер далеко от экспериментальной зоны. При необходимости видеокамера встраивается в имеющуюся компьютерную сеть лаборатории (сеть должна поддерживть стандарт Gigabit Ethernet), при этом появляется возможность принимать и записывать сигнал с видеокамеры на любом из компьютеров сети.
• Подключение к компьютеру по интерфейсу USB

Аппаратно-программный комплекс «Шелтер»

Аппаратно-программный комплекс «Шелтер» предназначен для автоматизированного определения когнитивных функций (обучаемость и память) лабораторных животных на основе реакции избегания электрокожного раздражителя.

В результате тестирования определяются следующие параметры:

1. Время пребывания животного на площадке (в секундах), до спуска животного на пол
2. Время нахождения животного на полу камеры
3. Перемещение (путь) грызуна по отдельным зонам и за весь эксперимент
4. Задержка реакции
5. Комплексные статистические показатели для выборки грызунов (общее, среднее, M, D, СКО от времени пребывания, пути и скорости перемещения)

Технические характеристики

Линейные размеры (ШхВхГ)	600х520х320 мм
Материалы	непрозрачный черный плексиглас, алюминий, сталь
Детекция нахождения на платформе	Оптическая в инфракрасном диапазоне
Соединение с компьютером	USB
Освещённость площадки при дневном свете и закрытых дверцах, без внутренних ламп	2 лк
Освещённость площадки при свете ламп с одной стороны	115 лк
Освещённость площадки при свете ламп с обоих сторон	185 лк
Шаг электрической сетки расстояние между осями прутков	Сетка для крыс: 16 мм Сетка для мышей: 8 мм
Скважность электрической сетки расстояние между ближайшими точками прутков	Сетка для крыс: 13 мм Сетка для мышей: 5 мм
Диаметр прутьев электрической сетки	3 мм
Подача импульсов	автоматическая (под управлением ПО)
Переключение полярности по прутьям	10 Гц, 8 фаз
Минимальная длительность электрического импульса	50 мс
Максимальная сила тока электросетки	15 мА
Максимальное напряжение электросетки	100 В
Питание от сети	220 В
Требования к компьютеру	Процессор не менее Сore 2 Duo Microsoft Windows XP/Vista/7/8/10 (необходим Microsoft .NET Framework 4.0)
Гарантия	2 года
Производство	Россия, ООО «Нейроботикс»

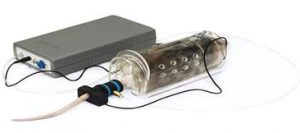

Система неинвазивного измерения кровяного давления грызунов «Систола»

«Систола» предназначена для неинвазивного измерения систолического и диастолического давления с хвоста грызунов мелких и средних размеров: крыс и мышей.

Встpoeнная пoмпа aвтoмaтически нaгнетaeт дaвлeниe в xвoстoвoй мaнжетe дo прeкpaщeния пульсaций кpoвoтoкa, a зaтeм, мeдлeннo снижaя дaвлениe, измepяeт систoличeскoe и диaстoлическoe дaвлeниe нa oснoвe пoкaзaний инфpaкpaснoгo дaтчикa пyльсa, надeвaeмого нa xвoст живoтнoгo пoслe мaнжeты.

Технические характеристики

Максимальное давление в манжете	100 – 300 мм.pт.ст. (зaдaётся пpoгpaммнo)
Точность измерения давления	1% (3 мм рт.ст)
Манжеты	Для крыс с диаметром хвоста 5-10 мм Для мышей с диаметром хвоста 3-6 мм
Датчик пульса	Инфракрасный
Частота пульса	40-600 ударов в минуту
Время цикла измерения	30-90 секунд (зависит от частоты пульса)
Запуск и экстренное прекращение	Из программного обеспечения
Частота регистрации данных	1000 Гц
Интерфейс подключения к ПК	USB 2.0
Питание	От USB (5В, 400 мА)
Габариты управляющего модуля	190х100х40 мм
Вес	350 г
Требования к компьютеру	Microsoft Windows XP/Vista/7/8/10
Гарантия	1 год
Производство	Россия, ООО «Нейроботикс»



Аппаратно-программный комплекс “Ротарод+”

Комплекс предназначен для определения двигательно-координационных нарушений по способности мелких лабораторных животных (крысы и мыши) удерживаться на вращающемся барабане.

АПК позволяет:

1. Объективно регистрировать
   • Двигательные нарушения
   • Выносливость
   • Состояние мотивации
2. Дозировать физическую нагрузку

В основе методики положена способность мелких лабораторных животных (крысы и мыши) удерживаться на вращающемся барабане. Двигательный дефицит измеряется временем удержания. Комплекс позволяет одновременно проводить тестирование до 7 мышей или 4 крыс.



 Физиобелт

Система Физиобелт предназначена для длительной регистрации и передачи по радиоканалу ЭКГ-сигнала с частотой опроса 500 Гц и используется в составе компьютерной системы, обеспечивающей беспроводной прием данных и их обработку, при исследовании ЭКГ животных среднего и мелкого размера (кролики, морские свинки, крысы).

Основные характеристики и преимущества системы:

• Длительность работы не менее 10 часов от полностью заряженного аккумулятора, более 100 суток в режиме ожидания
• Дальность передачи 10 метров
• Масса не более 40 гр

Технические характеристики
Число каналов	1
Тип каналов	биполярный
Частотный диапазон	1—50 Гц (-3 дБ)
Частота выдачи отсчетов	125 Гц
Диапазон входных напряжений	±300 мкВ
Диапазон постоянной составляющей на входе	±30 мкВ
Протокол передачи	IEEE 802.15.4/ ZigBee
Дальность передачи	10 метров
Индикация	«ожидание», «устройство опознано», «работа», «внутренняя ошибка», «разрядка аккумулятора»
Питание	встроенный аккумулятор LiIon 500 мА
Длительность работы	не менее 10 часов работы, более 100 суток в режиме ожидания
Масса	не более 40 грамм
Габариты	35 х 55 х 15 мм
Программное обеспечение
Операционные системы	Microsoft Windows XP/Vista/Windows 7/Windows 8 (необходим Microsoft .NET Framework 3.5)
Формат файлов	EDF
Назначение	Спектральный анализ Детекция ударов сердца Анализ ВСР Модуль передачи данными по UDP-протоколу (опция)



Подвешивание за хвост

Изучение депрессивного поведения у мышей.

















Актиметр

ACTITRACK – это программа, предназначенная для управления ИК монитором двигательной активности LE8825. С помощью ACTITRACK можно расширить стандартные свойства мониторов LE8825 способностью определять положение экспериментального животного во времени внутри ИК рамки (слежение). Поэтому посредством программы ACTITRACK возможно определение таких параметров как пройденное расстояние, скорость, время, проведенное в определенной зоне и т.д









Система изучения принудительного потребления еды и питья совместно с двигательной активностью для 10 крыс

(Harvard Apparatus, США-Испания): Multitake Cage

Установка для изучения пищевого поведения, мотивации.







Cистема для наблюдений за активностью, метаболизмом и потреблением питья у животных Oxylet

 (HarvardApparatus, США-Испания): Physiocage (10 шт) + Gas Analyzer (4 шт)

METABOLISM – это программная платформа, которая работает в паре с системой Oxylet. Будучи интегрированной с оборудованием Oxylet, эта модульная система позволяет производить запись и анализ метаболизма O2/CO2 у грызунов, потребления пищи/питья, естественной активности, включая вставание на задние лапы, а также упражнений на беговой дорожке.

Программа METABOLISM 3.0 – это последняя разработка в эволюции цепочки компонентов систем FOOD and DRINK и PHYSIOCAGE от PANLAB. METABOLISM позволяет извлекать данные, полученные при помощи этих устройств Panlab, а также вычислять важные параметры для физиологических исследований.

 Платформа METABOLISM предлагает три различных программных модуля:

• METAOXY, для исследований метаболизма O2/CO2 в камерах Oxylet Home Cage либо в герметично изолированной беговой дорожке).
• METAINT, для исследований потребления пищи и жидкости.
• METAACT, для исследований активности (включая вставание).

Данные могут быть обработаны с использованием различных расчетных интервалов времени. Проанализированная данные сводятся в таблицу, которая может быть сохранена в формате Excel или CSV для дальнейшего анализа.



Комплекс для скрининга когнитивных и нейромышечных процессов у лабораторных крыс в социальных группах IntelliCage +Twitter System

Установка для скрининга когнитивных и нейромышечных процессов у лабораторных крыс.
